产品中心您的位置:网站首页 > 产品中心 > 物位开关 > 射频导纳开关 > GTWB-LW43-80带温度双输出料位计

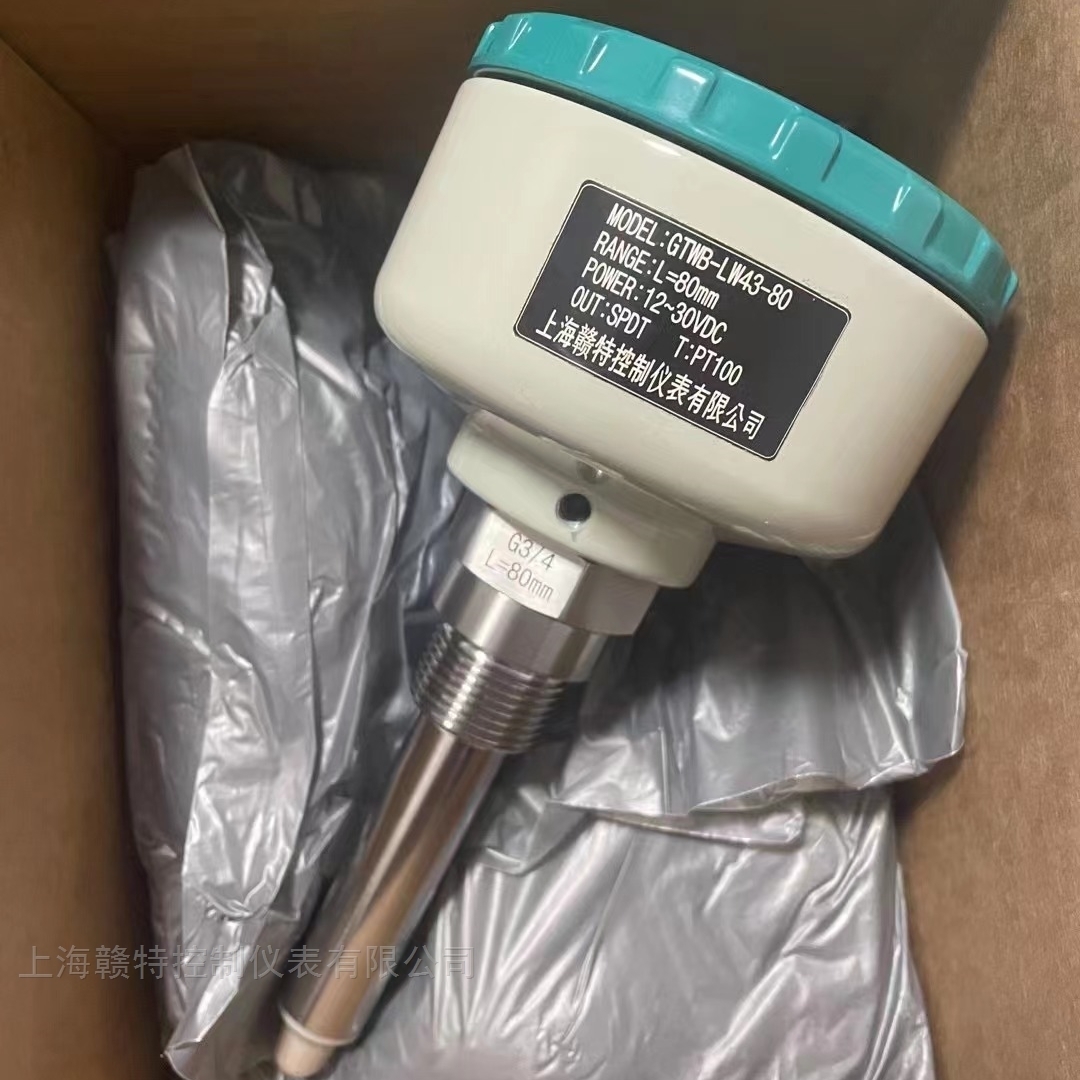

带温度双输出料位计

带温度双输出料位计

更新时间:2022-07-16

访问量:272

厂商性质:生产厂家

生产地址:

简要描述:
带温度双输出料位计
多功能微波式开关是一种基于射频电容测量原理的物位开关仪表。
随着物料在容器中高度的改变,电容也随之变化,这种变化可以通过微控制器及电子线路检测到。当物位到达用户设定的报警点时,仪表内的继电器就会开启或者关闭。此开关是一种数字式的智能仪表,它采用数码管实时显示测量电容值,并可通过长按某一单键来自动设定报警点及回差,简化了现场人员的操作。
品牌其他品牌测量范围0.2-2m
测量精度1mm工作电压24-220V
环境温度0-500℃功耗3W
执行质量标准国标,美标,欧规,英标,日规,行标,其他防爆等级一级,二级,三级,四级,五级,其他
适用范围液体应用领域石化,制药,食品,环保,医药
产地国产加工定制

上海赣特控制仪表有限公司   带温度双输出料位计

一、概述

多功能微波式开关是一种基于射频电容测量原理的物位开关仪表

随着物料在容器中高度的改变,电容也随之变化,这种变化可以通过微控制器及电子线路检测到。当物位到达用户设定的报警点时,仪表内的继电器就会开启或者关闭。此开关是一种数字式的智能仪表,它采用数码管实时显示测量电容值,并可通过长按某一单键来自动设定报警点及回差,简化了现场人员的操作。

二、主要特点及优点

1.高可靠性

2.高灵敏度(0.1pf

3.低维护成本

4.多种报警方式供用户选择  PT00 温度输出

5.适用介质广泛:可以检测导电及非导电介质,各种液体、固体颗粒、粉料、浆料。

6.探头材质:316SSTelfon、陶瓷、Kynar(耐热耐磨合金)

7.可以耐介质温度达800℃(陶瓷探头)

8.耐压可达10Mpa

9.可以克服探头粘附及挂料对测量的影响

10.可以通过长按一个单键的方式设定报警点(一键设定)

三、工作原理

产品采用振荡电路法测量探头与容器罐壁之间的电容。

探头罐壁电容与内部电路构成改进型Colpitts振荡回路,当介质高度改变时,该电容随之变化,导致振荡频率发生改变。这个频率信号由微控制器采集后转化成电容值显示。同时,微控制器将根据测量电容值与设定的报警点,设定继电器输出。与其他电容测量方法比较,振荡电路法的测量值较稳定,不易受电磁干扰,响应时间快。

四、技术指标

环境温度:-30~70℃

环境湿度:≤95%RH

外壳防护等级:IP66

电源:220V AC (85~265V) 或 24V DC (18~36V)

继电器触点容量:类型A:2个SPDT继电器(220VAC/3A或24VDC/3A)

类型B:1个DPDT继电器(220VAC/8A或24VDC/8A)

相对对介电常数:ε≥ 1.5,ε<1.5时建议使用辅助电极

延迟时间:0~30秒可调

功耗:≤2W

电气接口:3/4’’ NPT,M20×1.5,1/2’’ G

探极长度:根据用户现场

过程温度:普通型(-20~80℃)、高温型(-25~180℃)、超高温型(-25~800℃)

带温度双输出料位计
